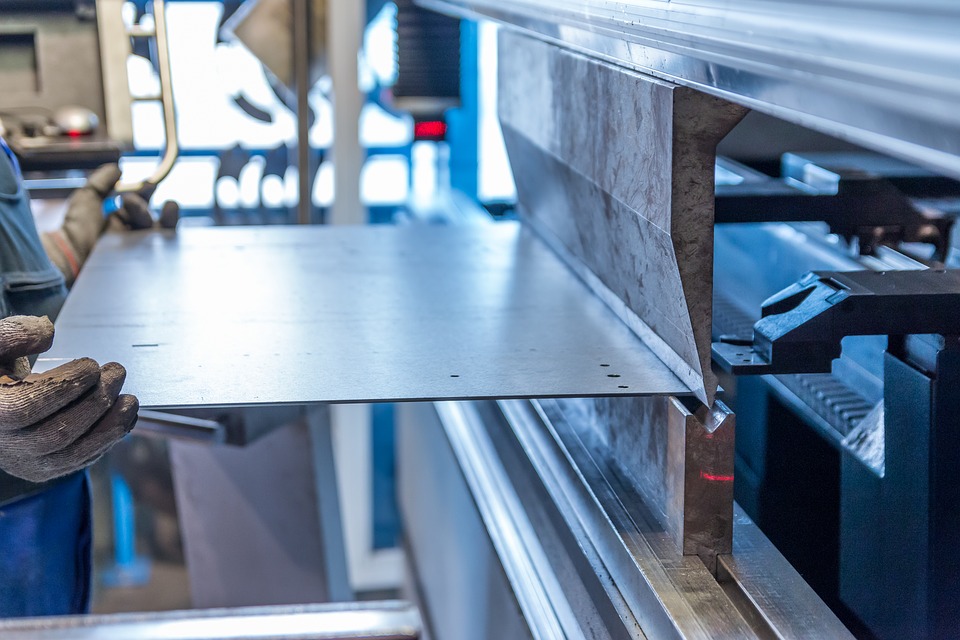

Dobra de chapas metálicas

Por que ocorrem problemas de conformação em chapas metálicas?

É muito comum que empresas enfrentem dificuldades em processos de conformação de chapas metálicas. Nem sempre o controle de qualidade consegue garantir que as peças fabricadas estejam em conformidade com o projeto original.

Isso acontece porque o processo de dobra envolve particularidades técnicas que não são triviais e, quando não são corretamente consideradas, acabam gerando erros dimensionais nas peças finais.

O erro mais comum: assumir que o comprimento não muda

Ao dobrar uma chapa, é comum imaginar que a soma dos comprimentos das duas abas resultantes será igual ao comprimento original da chapa planificada.
Na prática, isso não é verdade.

Esse raciocínio pode até funcionar para chapas extremamente finas, mas falha à medida que a espessura do material aumenta.

Compressão, tração e o comportamento do aço na dobra

De forma geral, os materiais metálicos oferecem mais resistência à compressão do que à tração.
Em termos simples: é mais fácil “esticar” o aço do que “comprimí-lo”.

Quando uma chapa é dobrada, surgem duas regiões bem definidas:

• uma região comprimida, localizada na parte interna da dobra;

• uma região tracionada, localizada na parte externa da dobra.

Entre essas duas regiões existe a chamada linha neutra, que é a região onde, teoricamente, o material não sofre alongamento nem encurtamento.

A linha neutra não fica no centro da espessura

Na prática, a linha neutra nunca está exatamente no centro da espessura da chapa.

Como o material resiste mais à compressão, a região comprimida acaba sendo menor. Já a região tracionada, por oferecer menos resistência, se deforma mais facilmente e ocupa uma área maior.

Por esse motivo, a linha neutra se desloca em direção à face interna da dobra.

Impacto direto no comprimento da peça

Esse deslocamento da linha neutra gera um efeito importante:
a soma dos comprimentos das abas dobradas fica maior do que o comprimento da chapa planificada.

Quando esse fenômeno não é corretamente considerado no projeto:

• as chapas são cortadas maiores do que o necessário;

• a peça final fica fora das dimensões desejadas;

• surgem retrabalhos, perdas de material e desconformidades.

Por que isso é crítico na indústria?

Em ambientes industriais, pequenos desvios dimensionais podem gerar grandes impactos:

• dificuldade de montagem;

• interferências com outros componentes;

• aumento de custos por retrabalho;

• perda de produtividade.

Por isso, entender o comportamento do material durante a dobra é essencial para garantir precisão dimensional e repetibilidade no processo.
